| Informazioni di base |
| descrivere |

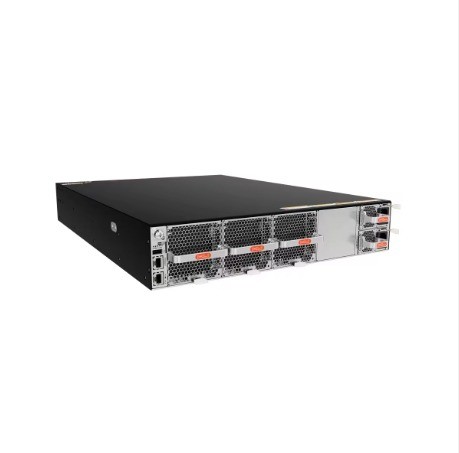

CE8865-SAN-4C host (4 slot per le sottokarte, esclusi alimentazione e ventilatore)
|
| Numero della parte |
02355SDP
|
| Modello |
CE8865-SAN-4C
|
| Indicatori tecnici |
| Codici di altre parti |
02355SDQ (host CE8865-SAN-4C (4 slot per carte figlie, 2*alimentatori CA, 3*ventilatori, presa d'aria laterale)02355SDR (host CE8865-SAN-4C (4 slot per carte figlie, 2*alimentatori CA, 3*ventilatori, presa d'aria laterale)
|
| Installazione |
Installazione di armadi
|
| Altezza [mm] |
88.1 mm
|
| Profondezza [mm] |
600.0 mm
|
| Larghezza [mm] |
442.0 mm
|
| Altezza del telaio [U] |
2
|
| Peso (configurazione completa, compresi i materiali di imballaggio) [kg] |
250,08 kg (compresi 2 moduli di alimentazione, 3 moduli di ventilatore, escluse le schede plug-in e i pannelli di riempimento delle schede plug-in)270,8 kg (compresi 2 moduli di alimentazione, 3 moduli di ventilatore e 4 pannelli di riempimento con scheda plug-in, escluse le schede plug-in)
|
| Peso (compreso l'imballaggio) [kg] |
21.3 kg (esclusi i moduli di alimentazione, i moduli dei ventilatori, le schede plug-in e i pannelli di riempimento delle schede plug-in; inclusi 2 pannelli di riempimento plug-in e 3 pannelli di riempimento plug-in dei ventilatori)24.02kg (esclusi i moduli di alimentazione, i moduli dei ventilatori e le schede plug-in; compresi 4 pannelli di riempimento plug-in delle schede, 2 pannelli di riempimento plug-in della corrente e 3 pannelli di riempimento plug-in dei ventilatori)
|
| Peso (configurazione completa, esclusi i materiali di imballaggio) [kg] |
160,54 kg (compresi 2 moduli di alimentazione, 3 moduli di ventilatore, escluse le schede plug-in e i pannelli di riempimento delle schede plug-in)19.26 kg (compresi 2 moduli di alimentazione, 3 moduli ventilatori e 4 pannelli di riempimento con scheda plug-in, escluse le schede plug-in)
|
| Peso (esclusi i materiali di imballaggio) [kg] |
12.76 kg (esclusi i moduli di alimentazione, i moduli dei ventilatori, le schede plug-in e i pannelli di riempimento delle schede plug-in; inclusi 2 pannelli di riempimento dei plug-in e 3 pannelli di riempimento dei ventilatori)15.48 kg (esclusi i moduli di alimentazione, i moduli dei ventilatori e le schede plug-in; compresi 4 pannelli di carica delle schede, 2 pannelli di carica dei plug-in e 3 pannelli di carica dei ventilatori)
|
| Consumo energetico massimo [W] |
Con quattro schede CE88-SAN-D16CQ-H:- 888W (100% di carico, moduli ottici a corta distanza 64*100G, temperatura normale, doppia alimentazione CA)- 1318W (100% di carico, moduli ottici a lunga distanza 64*100G, alta temperatura, doppia alimentazione CA)- 1376W (100% di carico, 48*100G + 16*200G moduli ottici a lunga distanza, alta temperatura, doppia alimentazione CA)Con quattro schede CE88-SAN-D26F-H:- 410W (100% di carico, 96*25G + 8*100G moduli ottici a corta distanza, temperatura normale, doppi alimentatori CA) - 718W(100% di carico, 96*25G + 8*100G moduli ottici a lunga distanza, alta temperatura, doppia alimentazione CA)
|
| Consumo energetico tipico [W] |
Con quattro schede CE88-SAN-D16CQ-H:- 650W (100% di carico, 32*100G porte di rame, temperatura normale, doppia alimentazione CA)- 728W (100% di carico, moduli ottici a corta distanza 32*100G, temperatura normale, doppia alimentazione CA)Con quattro schede CE88-SAN-D26F-H:- 305W (100% di carico, porte di rame 48*25G+4*100G, temperatura normale, doppia alimentazione CA)- 338W (100% di carico, moduli ottici a corta distanza 48*25G+4*100G, temperatura normale, doppia alimentazione CA)
|
| Consumo di potenza statica |
Configurato con 4 schede CE88-SAN-D16CQ-H: 569WConfigurato con 4 schede CE88-SAN-D26F-H: 276W
|
| Valore massimo di dissipazione del calore [BTU/ora] |
Con quattro schede CE88-SAN-D16CQ-H:- 3029,9 BTU/ora (100% di carico, moduli ottici a breve distanza 64*100G, temperatura normale, doppia alimentazione CA)- 4497 BTU/ora (100% di carico, moduli ottici a lunga distanza 64*100G, alta temperatura, doppi alimentatori CA)- 4694,9 BTU/ora (100% di carico, 48*100G + 16*200G moduli ottici a lunga distanza, alta temperatura, doppia alimentazione CA)Con quattro schede CE88-SAN-D26F-H:- 1398,9 BTU/ora (100% di carico, 96*25G + 8*100G moduli ottici a corta distanza, temperatura normale, doppia alimentazione CA)- 2449,8 BTU/ora (100% di carico, 96*25G+8*100G di porti, moduli ottici a lunga distanza, alta temperatura, doppia alimentazione CA)
|
| Valore tipico di dissipazione del calore [BTU/ora] |
Con quattro schede CE88-SAN-D16CQ-H:- 2217,8 BTU/ora (100% di carico, cavi di rame 32*100G, temperatura normale, doppia alimentazione CA)- 2483,9 BTU/ora (100% di carico, moduli ottici a corta distanza 32*100G, temperatura normale, doppi alimentatori CA)Con quattro schede CE88-SAN-D26F-H:- 1040,7 BTU/ora (100% di carico, cavi di rame 48*25G+4*100G, temperatura normale, doppia alimentazione CA)- 1153,3 BTU/ora (100% di carico, moduli ottici a corta distanza 48*25G+4*100G, temperatura normale, doppia alimentazione CA)
|
| Metodo di raffreddamento |
raffreddamento dell'aria
|
| Valore di dissipazione del calore statico [BTU/h] |
Configurato con 4 schede CE88-SAN-D16CQ-H: 1941.4 BTU/oraConfigurato con 4 schede CE88-SAN-D26F-H: 941,7 BTU/ora
|
| Tipo di alimentazione |
Innescabile in corrente alternata, innescabile in corrente continua, innescabile in corrente alta tensione
|
| Voltaggio di ingresso nominale [V] |
- Modulo di alimentazione 2000W AC & 240V DC: AC: 100V AC ~ 240V AC, 50/60Hz; DC: 240V DC- Modulo di alimentazione 1800W AC & 240V DC: AC: 100V AC ~ 240V AC, 50/60Hz; DC: 240V DC- Modulo di alimentazione DC ad alta tensione da 2000 W: 336 V DC- modulo di alimentazione a corrente continua di 2200W: -48V DC ~ -60V DC; +48V DC
|
| Intervallo di tensione di ingresso[V] |
- Modulo di alimentazione 2000W AC & 240V DC: AC: 90V AC ~ 290V AC, 45Hz-66Hz; DC: 190V DC ~ 290V DC- Modulo di alimentazione 1800W AC & 240V DC: AC: 90V AC ~ 290V AC, 45Hz-66Hz; DC: 190V DC ~ 290V DC- Modulo di alimentazione DC ad alta tensione da 2000 W: 260V DC ~ 400V DC- modulo di alimentazione CC di 2200W: -38,4V DC ~ -72V DC; +38,4V DC ~ +57V DC
|
| Corrente di ingresso massima [A] |
- Modulo di alimentazione 2000W AC e 240V DC: 10A (100V AC ~ 240V AC); 10A (240V DC)- Modulo di potenza di 1800W AC e 240V DC: 10A (100V AC ~ 240V AC); 10A (240V DC)- modulo di alimentazione DC ad alta tensione da 2000 W: 10A (336V DC)- modulo di alimentazione a corrente continua di 2200W: 63A (-48V DC ~ -60V DC); 63A (+48V DC)
|
| Potenza di uscita nominale [W] |
- Modulo di potenza 2000W AC & 240V DC: 2000W (220V AC ~ 240V AC & 240V DC); 1800W (200V AC ~ 220V AC); 900W (100V AC ~ 130V AC)- Modulo di potenza di 1800W AC e 240V DC: 1800W (200V AC ~ 240V AC & 240V DC); 900W (100V AC ~ 130V AC)- modulo di alimentazione DC ad alta tensione da 2000 W: 2000 W- Modulo di alimentazione CC di 2200W: 2200W
|
| Memoria |
DRAM: 8GB
|
| NOR Flash Specificazioni |
64 MB*2
|
| Flash SSD |
SSD da 4 GB
|
| Interfaccia USB |
Può essere utilizzato per il backup dei log e la distribuzione di unità flash USB.
|
| Tipo di interfaccia della console |
RJ45
|
| Porta di servizio di downlink |
Si rimanda all'introduzione dell'interfaccia di ciascuna scheda.
|
| Porta di collegamento ascendente di servizio |
Si rimanda all'introduzione dell'interfaccia di ciascuna scheda.
|
| Supporta le interfacce di impilazione delle porte di servizio |
Questa funzione è riservata e non è stata ancora abilitata.
|
| Orologio in tempo reale (RTC) |
supporto
|
| Capacità di commutazione [Gbps] |
Se avete bisogno di questa specifica, consultate la brochure del prodotto o contattate il venditore del prodotto per ottenerla.
|
| Ridondanza di ventilatori |
Supporta il backup 2+1 e il backup caldo per i moduli dei ventilatori.si consiglia di sostituire immediatamente il modulo del ventilatore difettoso.
|
| Riduzione di potenza |
1+1 di supporto
|
| Numero di moduli di potenza |
2
|
| Protezione contro i fulmini della porta di alimentazione |
AC: modalità comune 6kV, modalità differenziale 6kVHVDC: modalità comune 4kV, modalità differenziale 2kVCC: modalità comune 4kV, modalità differenziale 2kV
|
| Tipo di ventilatore |
Ventilatore a spina
|
| Numero di ventilatori |
3
|
| Direzione del flusso d'aria |
L'ingresso/uscita dell'aria del lato del port è determinato dai moduli di ventilazione e dai moduli di alimentazione selezionati.
|
| Temperatura di conservazione [°C] |
-40°C+70°C
|
| Temperatura dell'ambiente di lavoro a lungo termine [°C] |
0°C a 40°C (0m a 1800m)Nota: ad altitudini comprese tra i 1800 e i 5000 m, la specifica della temperatura massima diminuisce di 1°C per ogni aumento di altitudine di 220 m.
|
| Umidità relativa di stoccaggio [RH] |
5%RH ∼95%RH, non condensante
|
| Umidità relativa dell'ambiente di lavoro a lungo termine [RH] |
5%RH ∼95%RH, non condensante
|
| Altitudine di stoccaggio [m] |
≤ 5000 m
|
| Altitudine di lavoro a lungo termine [m] |
≤ 5000 m
|
| MTBF [anni] |
48.4 anni
|
| MTTR [ore] |
10,86 ore
|
| Rumore ad alta temperatura a 40°C (pressione sonora) |
L'ingresso d'aria laterale della porta: < 86,1 dB (A)Sfoglio dell'aria laterale della porta: < 87,9 dB (A)
|
| Rumore (pressione sonora) a temperatura ambiente di 27°C |
L'ingresso d'aria laterale della porta: < 64,3 dB (A)Fonte di uscita dell'aria laterale della porta: < 65,2 dB (A)
|
| Disponibilità |
0.9999964621
|
