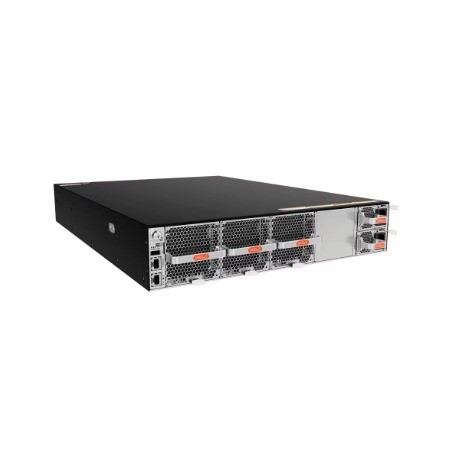

Stock CE8865-4C Switch di rete con 4 slot per sottokarte Mainframe Switch Funzione SNMP

CE8865-4C host (4 slot per carte figlie, 2*alimentatori CA, 3*ventilatori, presa laterale della porta)

02355RTC

CE8865-4C

02355RTA (host CE8865-4C (4 slot per carte figlie, senza alimentazione e ventilatore))02355RTB (CE8865-4C host (4 slot per carte figlie, 2*alimentatore CA, 3*ventilatore, presa d'aria laterale)02356FKL (host CE8865-4C con pacchetto di licenza (4 slot per carte figlia, alimentazione 2*AC, box 3*fan, presa d'aria laterale, licenza software))02356FKP (host CE8865-4C incluso pacchetto di licenza (4 slot per carte figlie, 2*alimentazione AC, 3*cassetta ventilatore, presa d'aria sul lato del porto, licenza software))

Installazione di armadi

88.1 mm

600.0 mm

442.0 mm

2

250,08 kg (compresi 2 moduli di alimentazione, 3 moduli di ventilatore, escluse le schede plug-in e i pannelli di riempimento delle schede plug-in)270,8 kg (compresi 2 moduli di alimentazione, 3 moduli di ventilatore e 4 pannelli di riempimento con scheda plug-in, escluse le schede plug-in)

21.3 kg (esclusi i moduli di alimentazione, i moduli dei ventilatori, le schede plug-in e i pannelli di riempimento delle schede plug-in; inclusi 2 pannelli di riempimento plug-in e 3 pannelli di riempimento plug-in dei ventilatori)24.02kg (esclusi i moduli di alimentazione, i moduli dei ventilatori e le schede plug-in; compresi 4 pannelli di riempimento plug-in delle schede, 2 pannelli di riempimento plug-in della corrente e 3 pannelli di riempimento plug-in dei ventilatori)

160,54 kg (compresi 2 moduli di alimentazione, 3 moduli di ventilatore, escluse le schede plug-in e i pannelli di riempimento delle schede plug-in)19.26 kg (compresi 2 moduli di alimentazione, 3 moduli ventilatori e 4 pannelli di riempimento con scheda plug-in, escluse le schede plug-in)

12.76 kg (esclusi i moduli di alimentazione, i moduli dei ventilatori, le schede plug-in e i pannelli di riempimento delle schede plug-in; inclusi 2 pannelli di riempimento dei plug-in e 3 pannelli di riempimento dei ventilatori)15.48 kg (esclusi i moduli di alimentazione, i moduli dei ventilatori e le schede plug-in; compresi 4 pannelli di carica delle schede, 2 pannelli di carica dei plug-in e 3 pannelli di carica dei ventilatori)

Con quattro carte CE88-D16CQ-H:- 888W (100% di carico, moduli ottici a corta distanza 64*100G, temperatura normale, doppia alimentazione CA)- 1318W (100% di carico, moduli ottici a lunga distanza 64*100G, alta temperatura, doppia alimentazione CA)- 1376W (100% di carico, 48*100G + 16*200G moduli ottici a lunga distanza, alta temperatura, doppia alimentazione CA)Con quattro schede CE88-D10CQ-H:- 406W (100% di carico, moduli ottici a corta distanza 40*100G, temperatura normale, doppia alimentazione CA)- 549W (100% di carico, moduli ottici a corta distanza 40*200G, temperatura normale, doppia alimentazione CA)- 612W (100% di carico, moduli ottici a lunga distanza 40*100G, alta temperatura, doppia alimentazione CA)- 965W (100% di carico, moduli ottici a lunga distanza 40*200G, alta temperatura, doppia alimentazione CA)con 4 schede CE88-D8YS4DQ-H:- 531W (100% di carico, 16*400G + 32*25G di porti, moduli ottici a corta distanza, temperatura normale, doppia alimentazione CA)- 830W (100% di carico, 16*400G + 32*25G di porti, moduli ottici a lunga distanza, alta temperatura, doppia alimentazione CA)con 4 schede CE88-D24YS2CQ-H:- 410W (100% di carico, 96*25G + 8*100G di porti moduli ottici a corta distanza, temperatura normale, doppia alimentazione CA)- 718W (100% di carico, 96*25G + 8*100G di porti, moduli ottici a lunga distanza, alta temperatura, doppia alimentazione CA)con 4 schede CE88-D24T2CQ-H:- 455W (100% di carico, 96*10G di potenza + 8*100G di porti moduli ottici a corta distanza, temperatura normale, doppia alimentazione AC)- 732W (100% di carico, 96*10G di potenza + 8*100G di porte di moduli ottici a lunga distanza, alta temperatura, doppia alimentazione CA)

Con quattro carte CE88-D16CQ-H:- 650W (100% di carico, 32*100G porte di rame, temperatura normale, doppia alimentazione CA)- 728W (100% di carico, moduli ottici a corta distanza 32*100G, temperatura normale, doppia alimentazione CA)Con quattro schede CE88-D10CQ-H:- 315W (100% di carico, 20*100G porte di rame, temperatura normale, doppia alimentazione CA)- 338W (100% di carico, 20*200G porte in rame, temperatura normale, doppia alimentazione CA)- 345W (100% di carico, moduli ottici 20*100G a corta distanza, temperatura normale, doppia alimentazione CA)- 420W (100% di carico, moduli ottici a corta distanza 20*200G, temperatura normale, doppia alimentazione CA)Con quattro schede CE88-D8YS4DQ-H:- 306W (100% di carico, cavi di rame 8*400G+16*25G, temperatura normale, doppia alimentazione AC)- 406W (100% di carico, moduli ottici a corta distanza 8*400G+16*25G, temperatura normale, doppia alimentazione CA)con 4 schede CE88-D24YS2CQ-H:- 305W (100% di carico, 48*25G+4*100G cavi di rame, temperatura normale, doppia alimentazione CA)- 338W (100% di carico, moduli ottici a corta distanza 48*25G+4*100G, temperatura normale, doppia alimentazione CA)con 4 schede CE88-D24T2CQ-H:- 381W (100% di carico, cavi di rame 48*10G + cavi di rame 4*100G, temperatura normale, doppia alimentazione CA)- 388W (100% di carico, 48*10G elettrici + 4*100G di porte moduli ottici a corta distanza, temperatura normale, doppia alimentazione CA)

Configurato con 4 schede CE88-D16CQ-H: 569WConfigurato con 4 schede CE88-D10CQ-H: 297WConfigurato con 4 schede CE88-D8YS4DQ-H: 297WConfigurato con 4 schede CE88-D24YS2CQ-H: 276WConfigurato con 4 schede CE88-D24T2CQ-H: 330W

Con quattro carte CE88-D16CQ-H:- 3029,9 BTU/ora (100% di carico, moduli ottici a corto raggio 64*100G, temperatura normale, doppi alimentatori CA)- 4497 BTU/ora (100% di carico, moduli ottici a lungo raggio 64*100G, alta temperatura, doppia alimentazione CA)- 4694,9 BTU/ora (100% di carico, moduli ottici a lungo raggio 48*100G + 16*200G, alta temperatura, doppia alimentazione CA)Con quattro schede CE88-D10CQ-H:- 1385,3 BTU/ora (100% di carico, moduli ottici a corto raggio 40*100G, temperatura normale, doppi alimentatori CA)- 1873,2 BTU/ora (100% di carico, moduli ottici a corto raggio 40*200G, temperatura normale, doppi alimentatori CA)- 2088,1 BTU/ora (100% di carico, moduli ottici a lunga distanza 40*100G, alta temperatura, doppia alimentazione CA)- 3292,6 BTU/ora (100% di carico, moduli ottici a lunga distanza 40*200G, alta temperatura, doppia alimentazione CA)con 4 schede CE88-D8YS4DQ-H:- 1811.8 BTU/ora (100% di carico, moduli ottici a corta distanza 16*400G + 32*25G, temperatura normale, doppi alimentatori CA)- 2832 BTU/ora (100% di carico, moduli ottici a lunga distanza 16*400G + 32*25G, alta temperatura, doppia alimentazione CA)con 4 schede CE88-D24YS2CQ-H:- 1398,9 BTU/ora (100% di carico, 96*25G+8*100G moduli ottici a corto raggio, temperatura normale, doppia alimentazione CA)- 2449,8 BTU/ora (100% di carico, 96*25G+8*100G moduli ottici a lunga distanza, alta temperatura, doppia alimentazione CA)Con quattro schede CE88-D24T2CQ-H:- 1552,5 BTU/ora (100% di carico, 96*10G elettrici + 8*100G moduli ottici a corto raggio, temperatura normale, doppi alimentatori CA)- 2497,6 BTU/ora (100% di carico, 96*10G elettrici + 8*100G moduli ottici a lunga distanza, alta temperatura, doppia alimentazione CA)

Con quattro carte CE88-D16CQ-H:- 2217,8 BTU/ora (100% di carico, cavi di rame 32*100G, temperatura normale, doppia alimentazione CA)- 2483,9 BTU/ora (100% di carico, moduli ottici a corta distanza 32*100G, temperatura normale, doppi alimentatori CA)Con quattro schede CE88-D10CQ-H:- 1074,8 BTU/ora (100% di carico, cavi di rame 20*100G, temperatura normale, doppia alimentazione CA)- 1153,3 BTU/ora (100% di carico, cavi di rame 20*200G, temperatura normale, doppia alimentazione CA)- 1177,1 BTU/ora (100% di carico, moduli ottici 20*100G a corta distanza, temperatura normale, doppia alimentazione CA)- 1433 BTU/ora (100% di carico, moduli ottici a corta distanza 20*200G, temperatura normale, doppia alimentazione CA)con 4 schede CE88-D8YS4DQ-H:- 1044,1 BTU/ora (100% di carico, cavi di rame 8*400G + 16*25G, temperatura normale, doppia alimentazione CA)- 1385,3 BTU/ora (100% di carico, moduli ottici a corto raggio 8*400G + 16*25G, temperatura normale, doppi alimentatori CA)con 4 schede CE88-D24YS2CQ-H:- 1040,7 BTU/ora (100% di carico, 48*25G + 4*100G di cavi in rame, temperatura normale, doppia alimentazione CA)- 1153,3 BTU/ora (100% di carico, moduli ottici a corta distanza 48*25G+4*100G, temperatura normale, doppia alimentazione CA)con 4 schede CE88-D24T2CQ-H:- 1300 BTU/ora (100% di carico, 48*10G di potenza + 4*100G di cavi di rame, temperatura normale, doppia alimentazione CA)- 1323,9 BTU/ora (100% di carico, potenza 48*10G + moduli ottici a corta distanza 4*100G, temperatura normale, doppia alimentazione CA)

raffreddamento dell'aria

Configurato con 4 schede CE88-D16CQ-H: 1941.4 BTU/oraConfigurato con 4 schede CE88-D10CQ-H: 1013,4 BTU/ora Configurato con 4 schede CE88-D8YS4DQ-H: 1013,4 BTU/oraConfigurato con 4 schede CE88-D24YS2CQ-H: 941,7 BTU/oraConfigurato con 4 schede CE88-D24T2CQ-H: 1126 BTU/ora

Innescabile in corrente alternata, innescabile in corrente continua, innescabile in corrente alta tensione

- Modulo di alimentazione 2000W AC & 240V DC: AC: 100V AC ~ 240V AC, 50/60Hz; DC: 240V DC- Modulo di alimentazione 1800W AC & 240V DC: AC: 100V AC ~ 240V AC, 50/60Hz; DC: 240V DC- Modulo di alimentazione DC ad alta tensione da 2000 W: 336 V DC- modulo di alimentazione a corrente continua di 2200W: -48V DC ~ -60V DC; +48V DC

- Modulo di alimentazione 2000W AC & 240V DC: AC: 90V AC ~ 290V AC, 45Hz-66Hz; DC: 190V DC ~ 290V DC- Modulo di alimentazione 1800W AC & 240V DC: AC: 90V AC ~ 290V AC, 45Hz-66Hz; DC: 190V DC ~ 290V DC- Modulo di alimentazione DC ad alta tensione da 2000 W: 260V DC ~ 400V DC- modulo di alimentazione CC di 2200W: -38,4V DC ~ -72V DC; +38,4V DC ~ +57V DC

- Modulo di alimentazione 2000W AC e 240V DC: 10A (100V AC ~ 240V AC); 10A (240V DC)- Modulo di potenza di 1800W AC e 240V DC: 10A (100V AC ~ 240V AC); 10A (240V DC)- modulo di alimentazione DC ad alta tensione da 2000 W: 10A (336V DC)- modulo di alimentazione a corrente continua di 2200W: 63A (-48V DC ~ -60V DC); 63A (+48V DC)

- Modulo di potenza 2000W AC & 240V DC: 2000W (220V AC ~ 240V AC & 240V DC); 1800W (200V AC ~ 220V AC); 900W (100V AC ~ 130V AC)- Modulo di potenza di 1800W AC e 240V DC: 1800W (200V AC ~ 240V AC & 240V DC); 900W (100V AC ~ 130V AC)- modulo di alimentazione DC ad alta tensione da 2000 W: 2000 W- Modulo di alimentazione CC di 2200W: 2200W

DRAM: 8GB

64 MB*2

SSD da 4 GB

Può essere utilizzato per il backup dei log e la distribuzione di unità flash USB.

RJ45

Si rimanda all'introduzione dell'interfaccia di ciascuna scheda.

Si rimanda all'introduzione dell'interfaccia di ciascuna scheda.

Questa funzione è riservata e non è stata ancora abilitata.

supporto

Se avete bisogno di questa specifica, consultate la brochure del prodotto o contattate il venditore del prodotto per ottenerla.

Supporta il backup 2+1 e il backup caldo per i moduli dei ventilatori.si consiglia di sostituire immediatamente il modulo del ventilatore difettoso.

1+1 di supporto

2

AC: modalità comune 6kV, modalità differenziale 6kVHVDC: modalità comune 4kV, modalità differenziale 2kVCC: modalità comune 4kV, modalità differenziale 2kV

Ventilatore a spina

3

L'ingresso/uscita dell'aria del lato del port è determinato dai moduli di ventilazione e dai moduli di alimentazione selezionati.

-40°C+70°C

0°C a 40°C (0m a 1800m)Nota: ad altitudini comprese tra i 1800 e i 5000 m, la specifica della temperatura massima diminuisce di 1°C per ogni aumento di altitudine di 220 m.

5%RH ∼95%RH, non condensante

5%RH ∼95%RH, non condensante

≤ 5000 m

≤ 5000 m

48.4 anni

10,86 ore

L'ingresso d'aria laterale della porta: < 86,1 dB (A)Sfoglio dell'aria laterale della porta: < 87,9 dB (A)

L'ingresso d'aria laterale della porta: < 64,3 dB (A)Fonte di uscita dell'aria laterale della porta: < 65,2 dB (A)

0.9999964621
